代 号

螺 纹 THREAD

管子直径 TUBE.O.D.

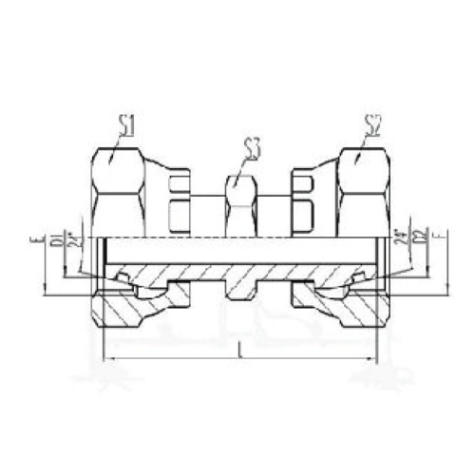

尺寸 DIMENSIONS

PART NO.

E

F

D1,D2

L

S1,S2

S3

3C-12

M12X1.5

M12X1.5

6

32

17

14

3C-14

M14X1.5

M14X1.5

8

32

19

14

3C-16

M16X1.5

M16X1.5

10

33

22

17

3C-18

M18X1.5

M18X1.5

12

33

24

17

3C-22

M22X1.5

M22X1.5

15

38

27

22

3C-26

M26X1.5

M26X1.5

18

39

32

27

3C-30

M30X2

M30X2

22

42

36

27

3C-36

M36X2

M36X2

28

46

41

36

3C-45

M45X2

M45X2

35

48

55

41

3C-52

M52X2

M52X2

42

52

60

50
