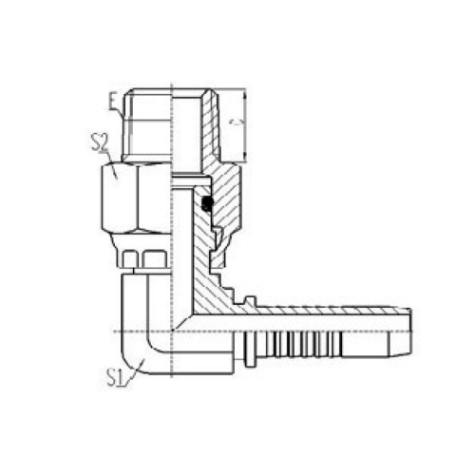

90°美制布锥管旋转外螺纹
90°美制布锥管旋转外螺纹的详细介绍：
|
代 号 |
螺纹 E |
胶 管 HOSE BORE |
尺寸 DIMENSIONS |
|||
|
PART NO. |
THREAD E |
公称内径 DN |
标号 DASH |
C |
S1 |
S2 |
|
15691KSW-02-04 |
Z1/8"X27 |
6 |
04 |
10 |
16 |
19 |
|
15691KSW-04-04 |
Z1/4"X18 |
6 |
04 |
14 |
16 |
19 |
|
15691KSW-06-06 |
Z3/8"X18 |
10 |
06 |
15 |
16 |
22 |
|
15691KSW-08-08 |
Z1/2"X14 |
12 |
08 |
19 |
19 |
27 |
|
15691KSW-12-12 |
Z3/4"X14 |
20 |
12 |
19 |
27 |
32 |
|
15691KSW-16-16 |
Z1"X11.5 |
25 |
16 |
24 |
36 |
41 |
注： 1. 表中代号用于编织软管； 2. 如需用于缠绕软管代号改为 15692KSW -xx-xx；
